Задвижки для тепловых сетей и водопровода
Стальные и чугунные фланцевые задвижки Ду50–600 по ГОСТ 5762-2002. Подберём марку под теплоноситель, давление и привод из вашего проекта.
Коротко
Задвижка — запорная арматура, которая перекрывает поток затвором, движущимся поперёк оси трубы: клином или двумя дисками. На тепловых сетях и водопроводе ставят фланцевые задвижки по ГОСТ 5762-2002 со строительной длиной по ГОСТ 3706-93. Поставляем четыре марки: стальные 30с41нж и 30с941нж под электропривод, чугунные 30ч6бр и 30ч39р с обрезиненным клином, Ду50–600. Ду, PN и привод берём из спецификации проекта.
Марки
Подобрать задвижку
Сравнение
Чем отличаются марки
| Марка | Корпус и затвор | PN, МПа | Среда и температура | Ду | Управление |
|---|---|---|---|---|---|
| 30с41нж | сталь; клин, выдвижной шпиндель | 1,6 | вода, неагрессивные жидкости; до +425 °C | 50–500 | маховик; Ду350–500 — редуктор (30с541нж) |

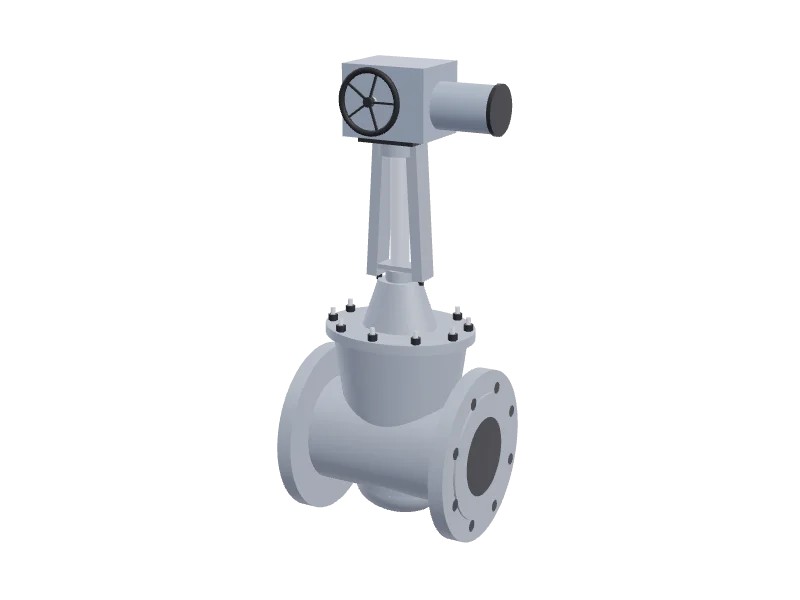

| 30с941нж | сталь; клин, выдвижной шпиндель | 1,6 | по паспорту завода-изготовителя | 50–500 | электропривод |

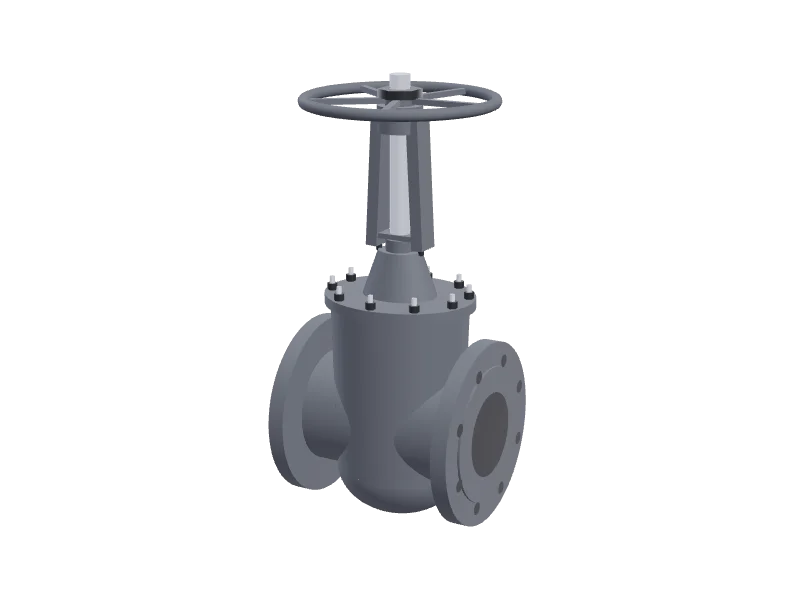

| 30ч6бр | серый чугун; два параллельных диска, выдвижной шпиндель | 1,0; 1,6 до Ду200 | вода и пар; до +225 °C | 50–300 | маховик |

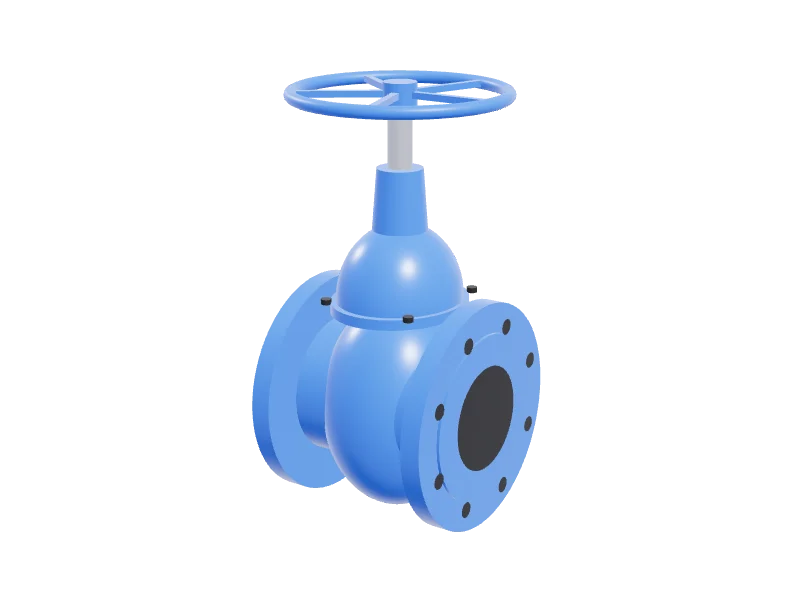

| 30ч39р | чугун; обрезиненный клин, невыдвижной шпиндель | 1,0; 1,6 | питьевая и техническая вода; предел — по паспорту, +90…+150 °C | 50–600 | маховик; редуктор — 30ч539р, электропривод — 30ч939р |
по каталогам и паспортам заводов-изготовителей, октябрь 2026
Выбор
Какую задвижку ставить
На подающую и обратную линии теплосети берут задвижку с запасом по температуре теплоносителя: стальную 30с41нж (до +425 °C) или чугунную 30ч6бр (до +225 °C). Задвижка 30ч39р с резиновым клином рассчитана на холодную и питьевую воду: её предел по температуре задаёт паспорт завода-изготовителя, и у разных заводов он разный.
Если узел управляется дистанционно — например, из диспетчерской, — нужна 30с941нж под электропривод: привод подбираем по крутящему моменту, напряжению и схеме управления из проекта. Ду и PN берём из спецификации, материал корпуса — по проекту и требованиям эксплуатирующей организации.
Обозначение
Как читается марка задвижки
Марку присваивают по таблице фигур ЦКБА. 30 — задвижка. Буква после цифр — материал корпуса: с — углеродистая сталь, ч — серый чугун. Цифра перед номером модели — привод: 5 — редуктор, 9 — электропривод; если цифры нет, управление ручное. Буквы в конце — уплотнение затвора: нж — нержавеющая сталь, бр — бронза или латунь, р — резина.
Так, 30с941нж — стальная задвижка с электроприводом и уплотнением из нержавеющей стали, а 30ч39р — чугунная с обрезиненным клином.
Размеры
Строительная длина и фланцы
Строительная длина L — расстояние между торцами фланцев — задана ГОСТ 3706-93. По ней задвижку одного Ду меняют на задвижку другого завода без переделки трубопровода. У стальных задвижек Ду50–200 два исполнения по длине — короткое и удлинённое; какое нужно, смотрим по проекту или по задвижке, которую меняете. Высота и масса у заводов отличаются — сверяем с паспортом.
Вопросы
Частые вопросы
Какая задвижка нужна для теплосети
С запасом по температуре теплоносителя — стальная 30с41нж (до +425 °C) или чугунная 30ч6бр (до +225 °C). Ду, PN и материал корпуса берём из проекта. Для дистанционного управления — 30с941нж под электропривод.
Чем 30с41нж отличается от 30с941нж
Корпус и затвор одни и те же — стальная клиновая задвижка с выдвижным шпинделем, PN 1,6 МПа. У 30с41нж ручное управление маховиком, у 30с941нж — электропривод; цифра 9 в марке обозначает электропривод.
Как поставить задвижку на трубу ПНД
Через фланцевое соединение — на трубу приваривают втулку под фланец и надевают стальной свободный фланец с той же разметкой отверстий, что у задвижки. Втулку подбираем по Ø трубы ПНД, фланец — по Ду и PN задвижки.
Чем задвижка отличается от шарового крана
У задвижки затвор движется поперёк потока и открывается за несколько оборотов маховика, у шарового крана — поворотом шара на 90°. На трассах в ППУ-изоляции ставят цельносварные шаровые краны под приварку, в камерах и на водопроводе — фланцевые задвижки; что именно — задаёт проект.
Как заказать задвижки
Пришлите спецификацию или перечень марок с Ду, PN, количеством и адресом объекта — посчитаем поставку и пришлём КП на почту.
Заявка
Запросить поставку
Пришлите позиции или файл спецификации — вернём КП на поставку с доставкой до объекта.
Или позвоните: +7 (383) 202-13-35, пн–пт, 9:00–18:00. Почта: truba@sibenergomet.ru
