Монтаж труб Изопрофлекс и Касафлекс
Укладка из бухты в траншею, соединения фитингами серии, изоляция стыков, вводы в здания и испытания — поставка трубы и монтаж одним расчётом.
Коротко
Монтаж труб Изопрофлекс, Касафлекс и других гибких труб ГПИ — это раскатка бухты в траншею на песчаное основание, соединение труб, тройников и отводов фитингами той серии, что указана в проекте (пресс-фитинги, обжимные или компрессионные), изоляция стыков комплектами серии, концевые предохранители на концах трубы, стеновые уплотнители на вводах в здание и испытание давлением до засыпки. Подземные трубопроводы ГВС из труб PE-X в бесканальной прокладке монтируют по СП 41-107-2004.
Последовательность работ
Монтаж Изопрофлекс по шагам
- 01
Приёмка труб и фитингов
Серия, Ø, давление и температура по маркировке и паспорту партии — сверка с проектом до раскатки бухты
- 02
Траншея и основание
Песчаное основание без камней у трубы, радиус поворота не меньше допустимого для серии по ТУ производителя
- 03
Раскатка и укладка
Труба идёт из бухты длинным участком — стыков меньше, чем у стальной трубы ППУ; ввод в здание через стеновой уплотнитель
- 04
Соединения
Фитинги, муфты, тройники и отводы той же серии — пресс, обжим или компрессия, как указано в проекте; инструмент под Ø трубы
- 05
Изоляция стыков и концов
Комплект изоляции стыка серии, заливка пены, термоусадка; на концах трубы — концевые предохранители
- 06
Испытания и сдача
Испытание давлением до засыпки, акты на скрытые работы, исполнительная схема трассы. Срок называем после расчёта по проекту.
Фитинги
Монтаж фитингов Изопрофлекс
Фитинг берут той же серии и того же Ø, что труба: пресс-фитинг с полимерной втулкой, обжимной или компрессионный — тип задаёт проект и прайс серии. Порядок такой:
- Конец трубы отрезают под прямым углом и снимают оболочку с изоляцией на длину посадки фитинга.
- Надевают гильзу, вставляют фитинг и обжимают гильзу инструментом серии — гидравлическим прессом или протяжкой. Компрессионный фитинг затягивают гайкой.
- Фитинг «под сварку» — со стальным концом, его приваривают к стальной трубе или арматуре.
- После испытания стык закрывают комплектом изоляции стыка: кожух, заливка пены, термоусадка.
У каждой серии свой инструмент под диапазон Ø — уточняем его до начала работ.

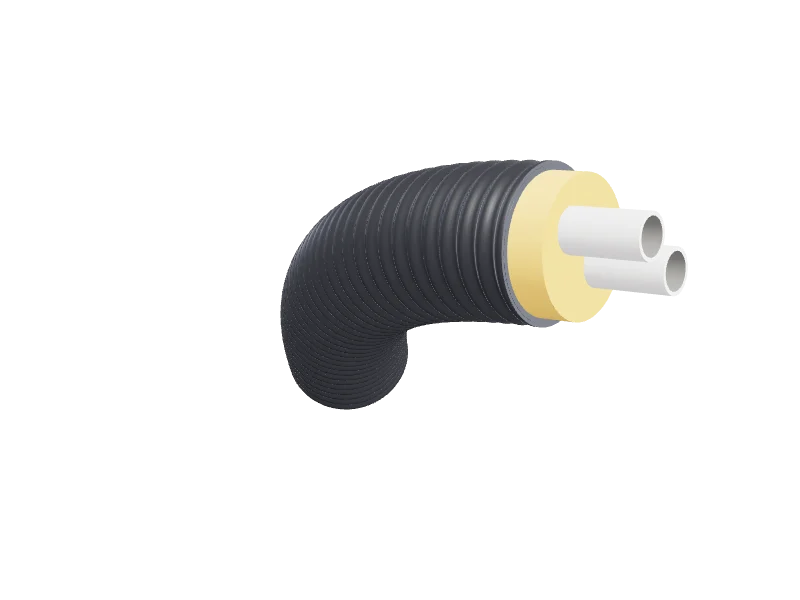

3D-модель в стилистике сайта, не фото объекта.
Когда что брать
Гибкая труба или стальная ППУ
| Участок | Что обычно выгоднее |
|---|---|
| Ввод в здание, ответвление, короткий участок малого Ø | Гибкая труба: один участок из бухты вместо нескольких сварных стыков и заделок |
| Трасса с поворотами в стеснённой застройке | Гибкая труба: обходит препятствия изгибом в пределах радиуса серии |
| Магистраль большого Ø | Стальная труба ППУ: гибкие серии в прайсе заканчиваются на Ø рабочей трубы 225 мм |
| Температура выше 115 °C | Касафлекс до 160 °C или стальная труба ППУ — полимерные серии до 115 °C |
| Холодная вода в мёрзлом грунте | Изопрофлекс Арктик-У с кабелем обогрева |
Сравнение по инженерной логике и параметрам серий из прайса производителя; выбор делает проект.
От чего зависит цена
Что меняет стоимость монтажа
| Фактор | Как влияет |
|---|---|
| Серия и Ø | Задают фитинги и инструмент: на крупных Ø фитинги, муфты и тройники — главная статья материалов, их цены на карточках труб |
| Число соединений и вводов | Каждый фитинг, тройник и ввод в здание — отдельная операция с изоляцией стыка |
| Длина трассы | Объём земляных работ и число бухт; длинную трассу испытывают участками |
| Грунт и глубина | В глине и водонасыщенном грунте нужны крепление стенок и водопонижение; камни из зоны трубы убирают и заменяют песком |
| Согласования | Пересечения с дорогами и сетями, ордер на земляные работы; переход под дорогой — ГНБ или прокол |
| Сезон | Зимой грунт разрабатывают мёрзлым, засыпку ведут песком, меняются условия монтажа фитингов |
Конкретную цену даёт расчёт по трассе — пришлите схему или проект.
Кто делает
Работы ведут наши инженеры и бригады-партнёры под нашим договором и контролем.
Весь контур
Остальной контур ведём сами
Монтаж гибких труб — один этап контура: проект, поставка трубы и фитингов, монтаж, испытания и сдача. Заказчик входит с любого этапа. Стальные участки теплотрассы — на странице монтажа теплотрасс в ППУ.
Вопросы
Частые вопросы
Можно смонтировать гибкие трубы, которые заказчик купил сам?
Да. Пришлите проект или спецификацию с серией, Ø и длинами — посчитаем монтаж по вашим материалам и проверим, хватает ли фитингов и комплектов изоляции.
Чем соединяют гибкие трубы?
Фитингами той же серии, что и труба, — пресс-фитингами, обжимными или компрессионными. Сама гибкая труба зажимается гильзой, «под сварку» в названии фитинга значит стальной конец для приварки к стальной трубе или арматуре.
Как изолируют стык гибкой трубы?
Комплектом изоляции стыка под Ø оболочки — кожух, заливка пены и термоусадка. На концах трубы ставят концевые предохранители, на вводе в здание — стеновой уплотнитель.
По какому документу монтируют?
Подземные трубопроводы ГВС из гибких труб PE-X в бесканальной прокладке — по СП 41-107-2004, сами трубы — по ГОСТ Р 54468-2011 и ГОСТ Р 56730-2015, радиусы и фитинги — по ТУ производителя серии.
Можно ли отремонтировать трубу Изопрофлекс?
Да. Повреждённый участок вырезают и ставят муфту той же серии, стык закрывают комплектом изоляции. Для порезов оболочки есть ремкомплект — термоусаживаемая лента и замковые пластины.
Сколько стоит монтаж трубы Изопрофлекс в Новосибирске?
Цену даёт расчёт по трассе — длина, серия и Ø, число фитингов, тройников и вводов, грунт и сезон. Пришлите схему или проект, вернём расчёт поставки и монтажа отдельными блоками.
Испытывают ли трубопровод до засыпки?
Да, испытание давлением ведут до засыпки траншеи, результат — протоколом; после этого изолируют стыки и засыпают.
