Поставка · Задвижки 30с41нж
Задвижка 30с541нж Ду350
Задвижка по ГОСТ 5762-2002, строительная длина по ГОСТ 3706-93, фланцы по ГОСТ 33259-2015. Посчитаем поставку по спецификации с доставкой до объекта.
- Ду350
- PN 16
- L 550 мм
- H 1802 мм
- 450 кг
чертёж по данным карточки: размеры из таблицы характеристик
Размеры
Задвижки 30с41нж Ду350
Коротко

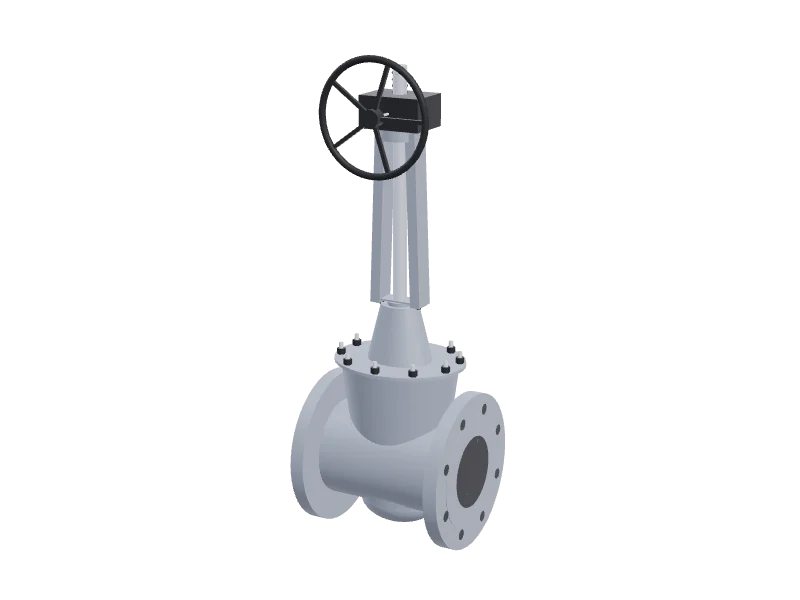

Задвижка 30с541нж Ду350 PN16 — стальная клиновая фланцевая с выдвижным шпинделем, управление: редуктор. Строительная длина 550 мм, высота 1802 мм, фланец Ø520 мм на 16×26, масса около 450 кг — по каталогу завода-изготовителя; размеры поставляемой партии сверяем с паспортом. Рабочая температура — до +425 °C. Поставка под спецификацию с доставкой до объекта.
| Ду | Марка | Строительная длина L, мм | Высота H, мм | Ø фланца D, мм | Отверстия n×d | Масса, кг | Управление |
|---|---|---|---|---|---|---|---|
| 350 | 30с541нж | 550 | 1802 | 520 | 16×26 | 450 | редуктор |
PN 1,6 МПа, фланцы по ГОСТ 33259-2015. Ду50–200 — два исполнения по длине, короткое и удлинённое. Ду350–500 — с редуктором (30с541нж). Размеры — по каталогу завода-изготовителя, октябрь 2026; у другого завода высота и масса отличаются, сверяем с паспортом.
Как читается обозначение
Задвижка 30с41нж Ду100 PN16
30 — задвижка; с — корпус из углеродистой стали; 41 — номер модели; нж — уплотнительные поверхности из нержавеющей стали. Ду100 — номинальный диаметр, PN16 — номинальное давление 1,6 МПа. Та же задвижка с редуктором — 30с541нж, с электроприводом — 30с941нж.
таблица фигур ЦКБА
Рядомцены — в КП по спецификации; «+» добавляет в спецификацию
- Задвижка 30с941нж Ду350 под электроприводпо расчёту
- Задвижка 30ч39р Ду350по расчёту
- Шаровые краны ППУ Ду350по расчёту
Документы и вопросы
Стандарт, обозначение, монтаж
Документы
- Задвижка по ГОСТ 5762-2002, строительная длина по ГОСТ 3706-93, фланцы по ГОСТ 33259-2015стандарт
- Обозначение: Задвижка 30с41нж Ду100 PN16таблица фигур ЦКБА
- Монтаж теплотрасс в ППУ-изоляцииработы
- Расчёт по спецификациизаявка
- Сертификат и паспорт изделия — в ответе на заявкупо запросу
Частые вопросы
Что указать в заявке на задвижки 30с41нж Ду350?
Типоразмер из таблицы, количество, тип оболочки или исполнение, марку стали и ГОСТ на трубу, если это требует проект, и адрес объекта. Можно просто приложить спецификацию.
По какому стандарту изделие?
Задвижка по ГОСТ 5762-2002, строительная длина по ГОСТ 3706-93, фланцы по ГОСТ 33259-2015. Где стандарт не задаёт размер, его задают ТУ завода-изготовителя — сверяем с проектом при расчёте.
Как получить цену?
Пришлите спецификацию или позиции с количеством и адресом доставки — посчитаем поставку и пришлём КП на почту.
Заявка
Запросить поставку
Пришлите позиции или файл спецификации — вернём КП на поставку с доставкой до объекта.
Или позвоните: +7 (383) 202-13-35, пн–пт, 9:00–18:00. Почта: truba@sibenergomet.ru
